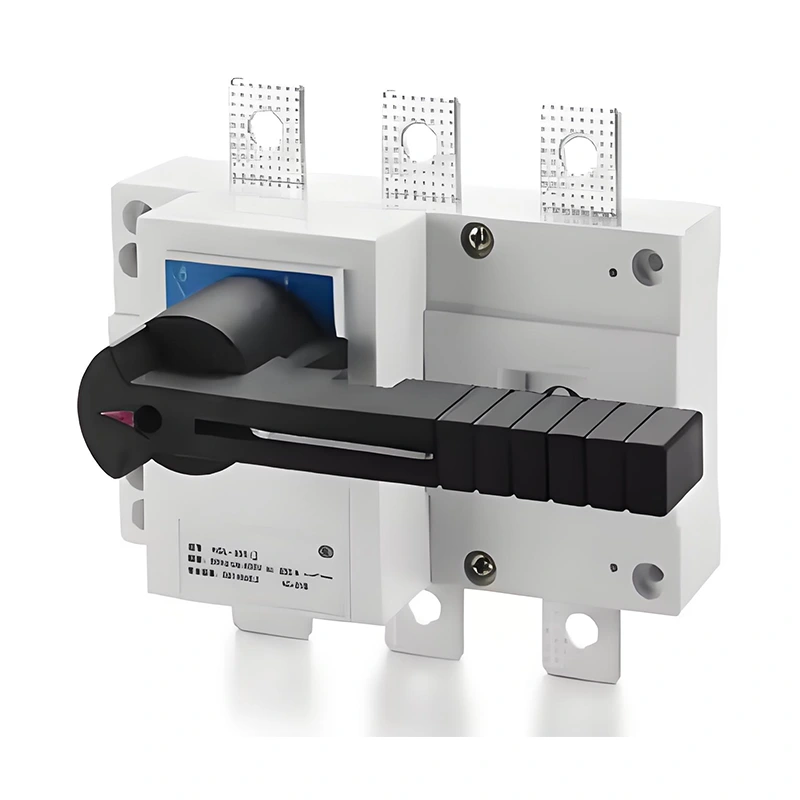

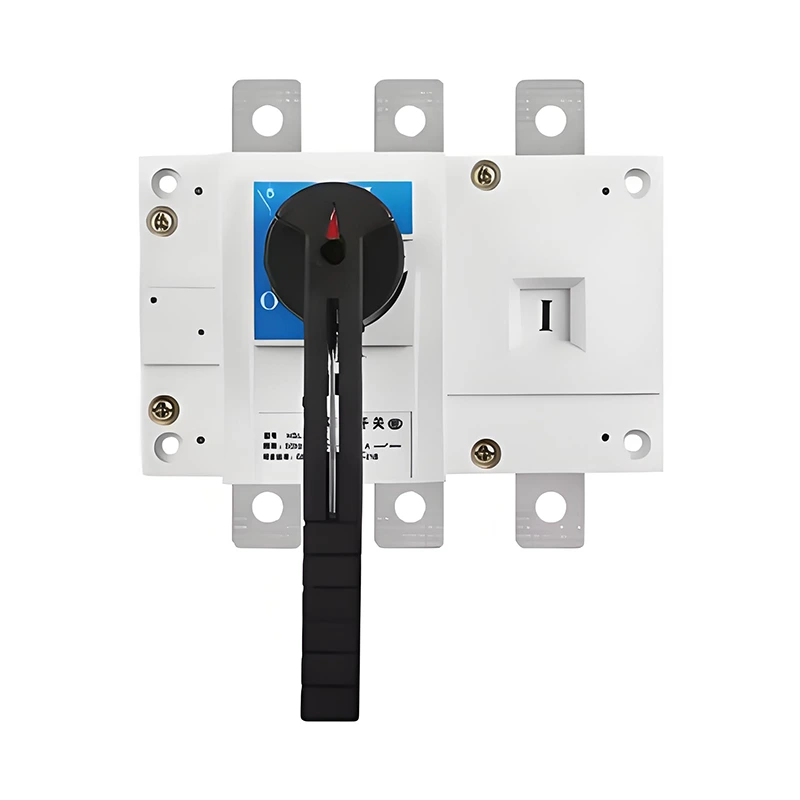

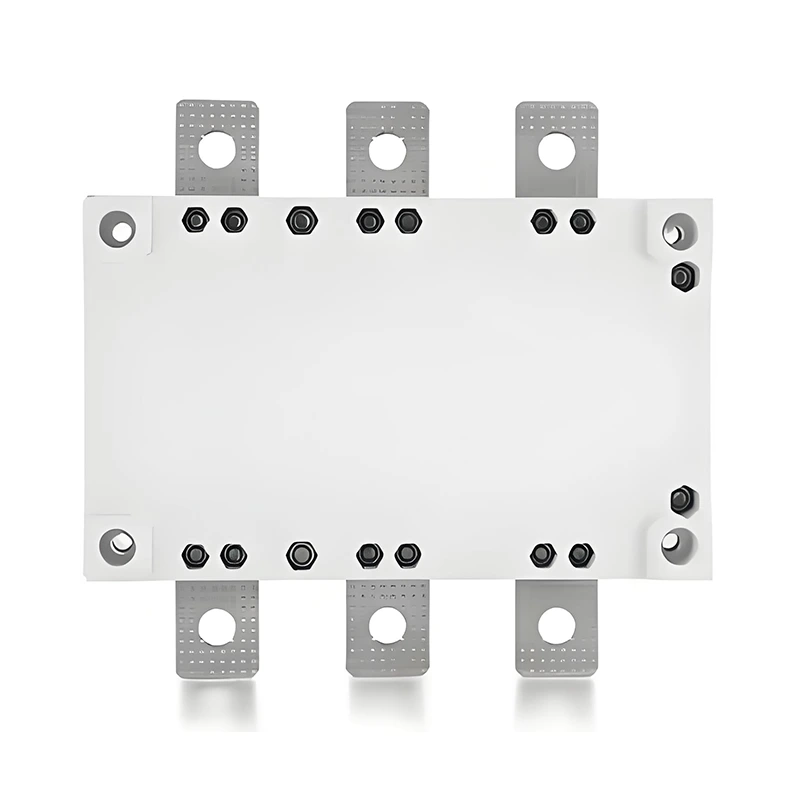

Spínač izolácie zaťaženia série HGL

Vitajte vo veľkoobchodnom prepnutí izolácie zaťaženia série HGL z nás, každá žiadosť od zákazníkov sa odpovedá do 24 hodín. Sehnaider Electric je profesionálny výrobca, chceli by sme vám poskytnúť spínač izolácie zaťaženia série HGL a my vám ponúkneme najlepšiu službu po predaji a včasné doručenie. Spínač izolácie zaťaženia je typ zariadenia, ktoré izoluje časť zlyhania napájania od živej časti a vytvára jasný bod prerušenia na izoláciu chybného zariadenia alebo vykonanie údržby.

Odoslať dopyt

Popis produktu

Spínač izolácie zaťaženia série HGL je podobný štruktúre ako odpojenie (obidva majú viditeľné body odpojenia v stave odpojenia), ale môže sa použiť na otvorenie a zatvorenie obvodov, čo sa zase pripomína ističa.

Uza ističa však dokáže ovládať akýkoľvek obvod, zatiaľ čo prepínač ALOAD Break sa môže zapnúť iba zapnúť alebo vypnúť prúdový prúd alebo vypnúť cez zaťaženie prúdu, takže sa používa iba na vypnutie a na obvodoch za normálnych podmienok, nie na poruchový prúd skratu. Vyžaduje sa však, aby jej štruktúra prešla bez poškodenia poruchovým prúdom skratu.

Pretože hasiace zariadenie oblúka a kontakt prepínača prerušenia zaťaženia sú navrhnuté tak, aby odrezali a spojili prúdový prúd, mal by sa spínač prerušenia zaťaženia používať s poistkou vo väčšine prípadov a druhý je zodpovedný za odrezanie skratového poruchového prúdu.

Otváracia a záverečná frekvencia a prevádzková životnosť prepínačov odpojenia zaťaženia je zvyčajne vyššia ako v prípade ističov.

1, vysoká lákavá kapacita

Spínače HGL prerušenia záťaže sú navrhnuté tak, aby zvládli vysoké úrovne elektrického prúdu, čím sa zaisťuje bezpečné odpojenie aj za podmienok vysokého zaťaženia.

2, robustná konštrukcia

Tieto prepínače sú postavené z odolných materiálov a ponúkajú dlhodobý výkon a vydrží tvrdé podmienky prostredia.

3, kompaktný dizajn

Kompaktný a ergonomický dizajn prepínačov prerušenia zaťaženia HGL uľahčuje ich inštaláciu a údržbu, dokonca aj v prostrediach obmedzených vesmíru.

4, bezpečnostné mechanizmy

Tieto prepínače, vybavené pokročilými bezpečnostnými prvkami, vrátane oblúkových hasiacich komôr a ukazovateľov viditeľných prerušení, zvyšujú prevádzkovú bezpečnosť.

5, zvýšená bezpečnosť

Poskytnutím spoľahlivých prostriedkov na odpojenie elektrických obvodov, prepínače prerušenia zaťaženia HGL pomáhajú predchádzať elektrickým nehodám a poškodeniu zariadení.

6, zlepšená účinnosť údržby

Tieto spínače umožňujú rýchlu a bezpečnú izoláciu elektrických zariadení, uľahčujú údržbu a znižovanie prestoje.

7, všestrannosť

Vhodný pre širokú škálu aplikácií vrátane distribúcie energie, priemyselných strojov a komerčných elektrických inštalácií.

8, súlad s normami

Prerušenie prerušenia záťaže HGL spĺňajú prepínače medzinárodných bezpečnostných a výkonnostných štandardov, čím sa zabezpečuje súlad s regulačnými požiadavkami.

Podrobnosti o parametri produktu

7. Elektrické a mechanické vlastnosti 63 ~ 3150a

Konvenčný ohrievací prúd lth			63a	100a	160A	250A	400a	630A	1000A	1250a	1600a	2000a	2500a	3150a
Menovité izolačné napätie UI (V)			750		800	1000
Dielektrická pevnosť (V)			3000			3500
Hodnotený impulz odoláva voličom UIMP (KV)			6		8	12
Menené pracovné napätie UE (V)			AC400、600
Menovitá frekvencia			50 Hz
Kategória			AC-21、22、23
Hodnotený pracujúci súčasný (A)	AC440V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-23	50	80	160	250	400	630	800	1000	1250	1250	2000	2500
	AC660V	AC-21	63	100	160	250	400	630	1000	1250	1600	2000	2500	3150
		AC-22	63	80	100	200	315	400	630	630	800	1000	1000	1250
		AC-23	40	63	63	125	200	250	250	400	500	/	/	/
Hodnotená výroba kapacity (a)			10LE
Menovacia kapacita zlomu (A)			8.
Menovité skraty výroby kapacity kcm (ka)			1.7	1.7	12	17	30	40	70			70
1s krátky čas vydrží súčasný LCW (KA)			3	3	10	12	20	25	50			50
Mechanický život (časy)			5000	5000	5000		3000		2000			1000
Elektrický život (časy)			1000	1000	1000		600		300			/
Prevádzkový krútiaci moment (N.M)			3.5	3.5	6.5	10	15		27			60
Váha (kg) (Bez rukoväte)		3p	0.32	0.39	0.88	1.6	3.8	4.2	10.5	10.5	16	31	31	42
Váha (kg) (Bez rukoväte)		4p	0.34	0.41	1.1	2	4.6	5	13	13	20	40	40	49

HGL Series Load Isolation Switch

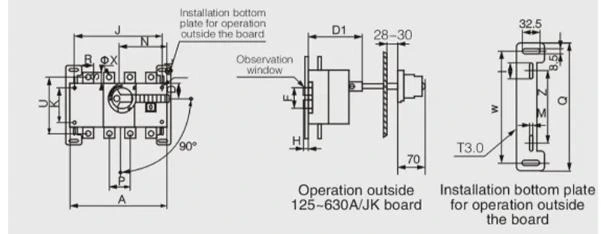

Spec.	Rozmer spodnej dosky
125 ~ 630a	1	M	Z	W	Q
125a	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315a	60	6.5	130	240	270
400a	60	6.5	130	240	270
500a	60	6.5	130	240	270
630A	60	6.5	130	240	270

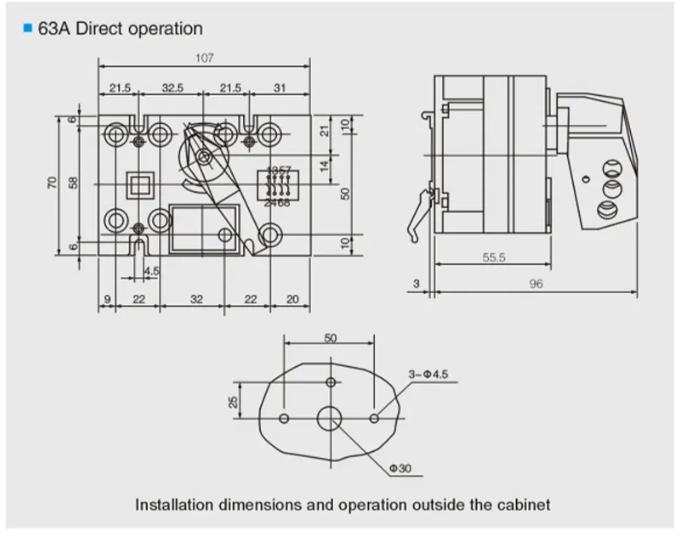

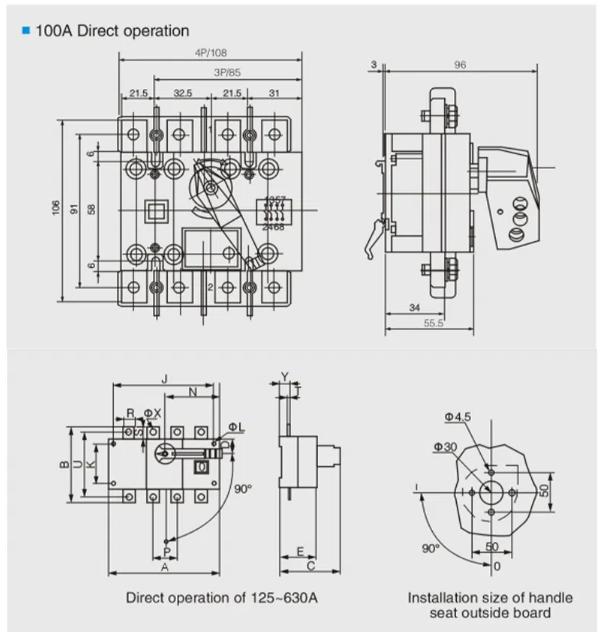

Spec.	Celkovo a rozmer inštalácie
V	A	A1	B	C	D	D1	E	Φl	J	J1	K	N	P	R	S	T	U	Φx	Y	F	H
125a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
125a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
160a/3	140	50	135	116	27	92	71	5.5	120	120	65	85	36	20	235	3.5	85	9	24	52	10
160a/4	170	50	135	116	27	92	71	5.5	150	150	65	85	36	20	235	3.5	85	9	24	52	10
200A/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
200A/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
250a/3	180	60	170	128	35	104	83	5.5	160	160	90	115	50	25	290	3.5	110	11	25	79	13
250a/4	230	60	170	128	35	104	83	5.5	210	210	90	115	50	25	290	3.5	110	11	25	79	13
315A/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
315A/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
400a/3	230	85	240	169	50	133	113	7	210	210	140	145	65	30	400	5	160	11	36	100	24
400a/4	290	85	240	169	50	133	113	7	270	270	140	145	65	30	400	5	160	11	36	100	24
500a/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
500a/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
630A/3	230	85	260	169	50	133	113	7	210	210	140	145	65	40	400	6	160	12	36	100	24
630A/4	290	85	260	169	50	133	113	7	270	270	140	145	65	40	400	6	160	12	36	100	24
