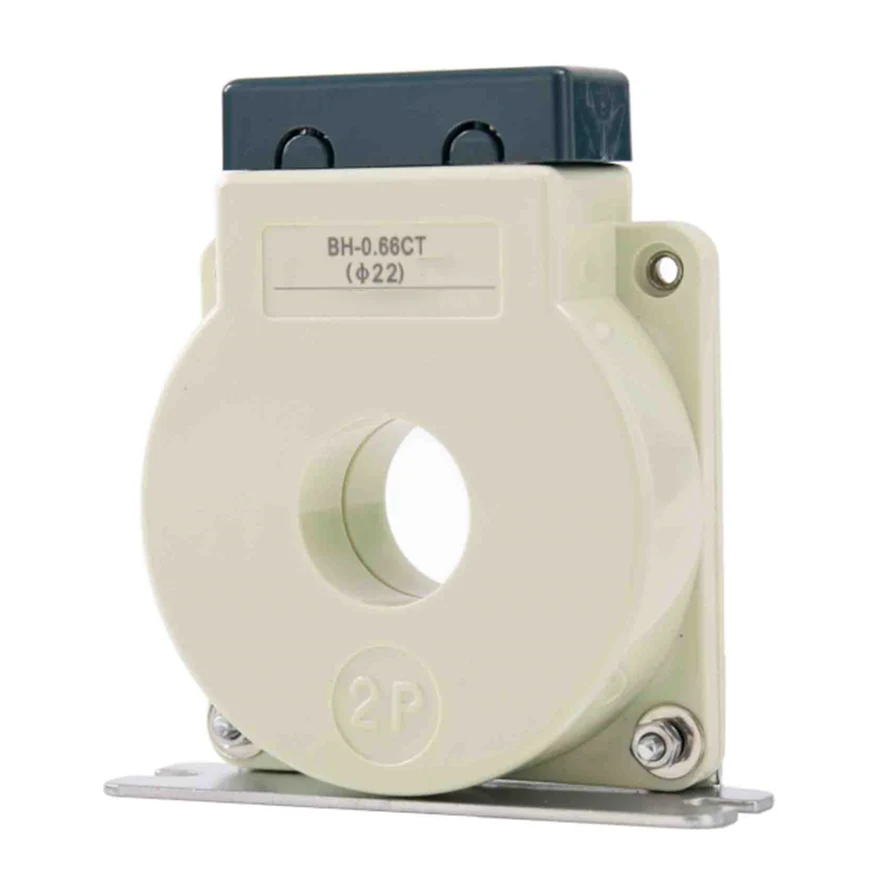

Transformátory prúdu série B-0,66 série V sú navrhnuté pre presné meranie prúdu a monitorovanie v elektrických systémoch s nízkym napätím. Tieto transformátory sa široko používajú pri riadení energie, distribúcii energie a priemyselných aplikáciách, ktoré zabezpečujú spoľahlivý a presný výkon.
. Vysoká presnosť: séria B-0,66 V ponúka výnimočnú presnosť merania a spĺňa medzinárodné normy pre súčasných transformátorov.
. Kompaktný dizajn: Jeho kompaktná a ľahká konštrukcia umožňuje ľahkú inštaláciu v obmedzených priestoroch.
. Široký aktuálny rozsah: Vhodný pre širokú škálu súčasných meraní, vďaka čomu je všestranný pre rôzne aplikácie.
. Trvalá konštrukcia: postavená z kvalitných materiálov, zabezpečujúc dlhodobú spoľahlivosť a odolnosť voči faktorom životného prostredia.
. Dodržiavanie bezpečnosti: Je splatné príslušné normy bezpečnosti a výkonnosti, ktoré poskytujú pokoj v kritických aplikáciách.
• Systémy riadenia energie
• Siete na distribúciu energie
• Priemyselná automatizácia
• Obnoviteľné energetické systémy
Technické špecifikácie:
• menovité napätie: 0,66 kV
• Frekvencia: 50/60 Hz
• Trieda presnosti: 0,5, 1,0
• Úroveň izolácie: 3 kV
• Prevádzková teplota: -25 ° C až +70 ° C
Okrúhle okno, s oknom Sixe z φ15 do 20130.Fitssingle a viac káblov.

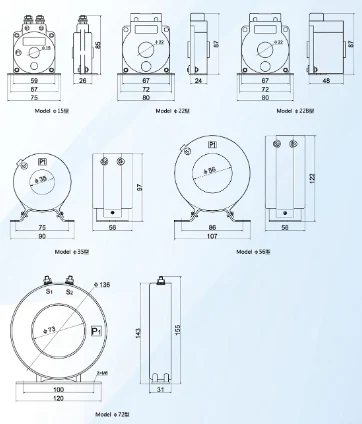

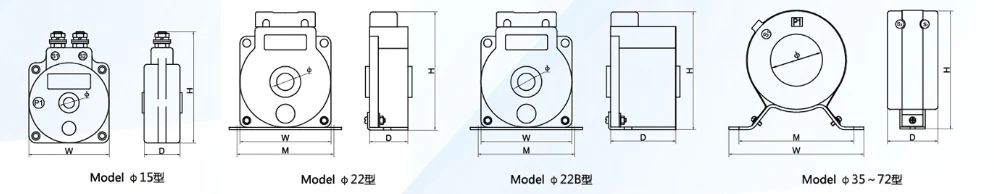

| Model | Obrysový rozmer (mm) | Rozmer okna (mm) | Inštalačný rozmer (mm) | Inštalačná metóda | ||
| W | H | D | Φ | M | ||
| Φ15 | 59 | 85 | 26 | 15 | I | |
| Φ22 | 67 | 87 | 24 | 22 | 72 | H |
| φ22b | 67 | 87 | 48 | 22 | 72 | H |
| Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
| Φ56 | 107 | 122 | 56 | 56 | 86 | H |
| Φ72 | 120 | 155 | 31 | 73 | 100 | H |
| Model | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
| Priemer kábla | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
| Trieda presnosti | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
| Primárny prúd/sekundárny Aktuálny (a) |
Hodnotené bremeno (VA) | ||||||
| 50 | 5 | 2.5 | |||||
| 60 | 25 | ||||||
| 75 | 25 | 2.5 | 25 | ||||
| 100 | 25 | 25 | 2.5 5 | 25 | |||
| 150 | 25 | 2.5 5 | 5 75 | 25 5 | |||
| 200 | 25 | 5 | 10 | 5 | |||
| 250 | 5 | 10 | 5 | 5 | |||
| 300 | 5 10 | 5 15 | 5 | 5 | |||
| 400 | 5 10 | 5 15 | 5 | 5 | |||
| 500 | 10 | 10 | 5 | ||||
| 600 | 10 | 10 | 5 | ||||
| 750 | 5 10 | 5 10 | |||||
| 1000 | 15 | 10 | |||||
| 1200 | 15 | ||||||
