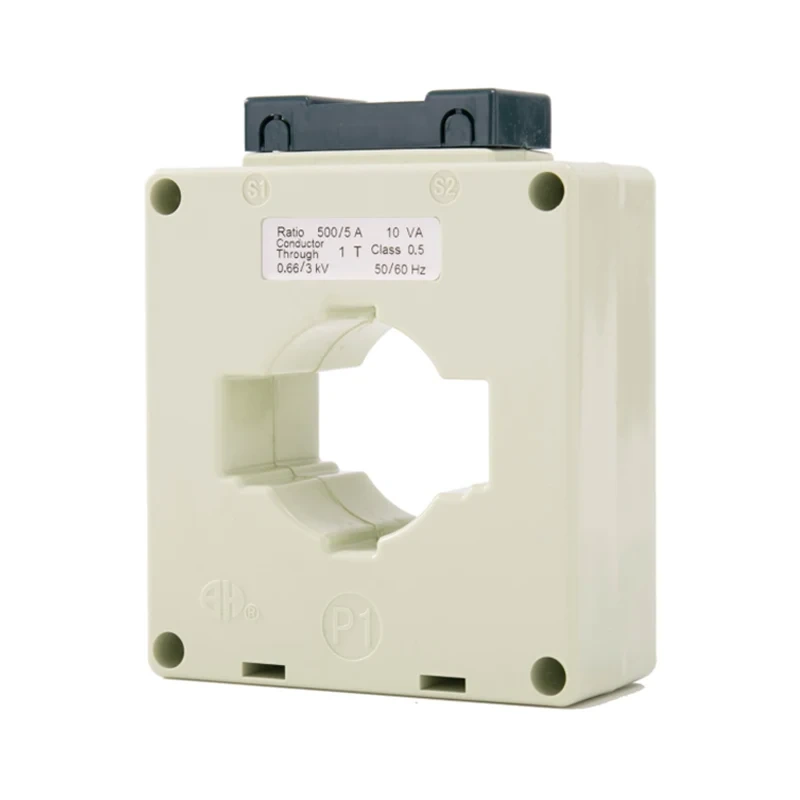

Súčasné transformátory BH-0,66 série I sú presné prístroje určené na presné meranie a monitorovanie elektrických prúdov v rôznych priemyselných aplikáciách. Tieto súčasné transformátory sú vyrobené z vysoko kvalitných materiálov a pokročilých technológií, aby sa zabezpečila spoľahlivý výkon a dlhodobá trvanlivosť.
. Vysoká presnosť: Súčasné transformátory BH-0,66 série I ponúkajú vysokú presnosť pri súčasnom meraní, vďaka čomu sú vhodné pre kritické aplikácie, kde je nevyhnutná presnosť.
. Široký rozsah aplikácií: Tieto súčasné transformátory sa môžu použiť v širokej škále priemyselných nastavení vrátane distribúcie energie, správy energie a monitorovania zariadení.
. Kompaktný dizajn: Kompaktný dizajn prúdových transformátorov série BH-0.66 IS umožňuje ľahkú inštaláciu v tesných priestoroch bez ohrozenia výkonu.
. Robustná konštrukcia: Postavené tak, aby odolali tvrdým prevádzkovým podmienkam, sú tieto súčasné transformátory odolné a spoľahlivé aj v náročných prostrediach.
. Ľahká integrácia: Aktuálne transformátory BH-0.66 série I sú navrhnuté pre ľahkú integráciu do existujúcich elektrických systémov, vďaka čomu sú ideálne na dodatočné vybavenie alebo aktualizáciu projektov.
Obdĺžnikový tvar s stupňovitým oknom, aby sa prispôsobil baru zbernice, ako aj s jedným alebo multicables. Aplikácie sú merania a prístrojové vybavenie, naplnené epoxidovej živice vo vnútri krytu. Úplný pomer pomeru so šiestimi veľkosťami pre viac možností aplikácií. S jeho vylepšenou funkciou zaťaženia, 30x30Israted zaťaženie je schopný dosiahnuť 5 až 10VA s primárnou súčasnou súčasťou nižšej FHAN 100A, keď sú otáčané korene na 3 na 3.
|

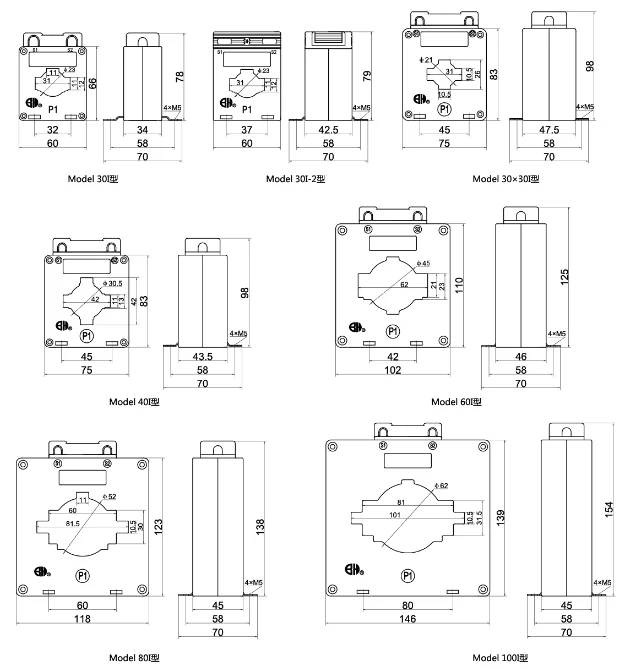

Model |

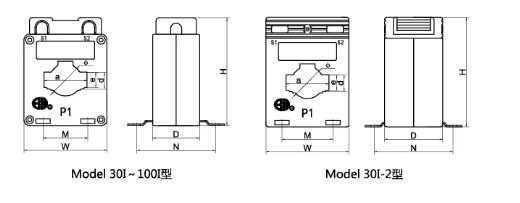

Obrysový rozmer (mm) | Rozmer okna (mm) | Inštalačný rozmer (mm) | Inštalačná metóda | ||||||||
| W | H | D | a | e | d | Φ | A | B | ||||
| M | N | M | N | |||||||||
| 30i | 60 | 78 | 34 | 31 | 11 | 12 | 23 | 32 | 58 | 40 | 57 | A B c e |
| 30x30i | 75 | 98 | 47.5 | 31 | 10.5 | 21 | 45 | 58 | 52 | 66 | A B e | |
| 40i | 75 | 98 | 43.5 | 42 | 11 | 13 | 30.5 | 45 | 58 | 52 | 66 | A B C E |
| 60i | 102 | 125 | 46 | 62 | 21 | 23 | 45 | 42 | 58 | 50 | 69 | A B C E |
| 80i | 118 | 138 | 45 | 81.5 | 10.5 | 30 | 52 | 60 | 58 | A B E | ||
| 100i | 146 | 154 | 45 | 101 | 10.5 | 31.5 | 62 | 80 | 58 | A B E | ||
| 30i-2 | 60 | 79.5 | 42.5 | 31 | 11 | 12 | 23 | 37 | 58 | 45 | 64 | A B E |
| Model | 30i | 30x30i | 40i | 60i | 80i | 100i | 30i-2 | |
| Priemer kábla | Φ23 | Φ21 | Φ30.5 | Φ45 | Φ52 | Φ62 | Φ23 | |
| Max Bushar Veľkosť/Qty | 30x10/1 | 30x10/1 | 40x10 / 1 | 60x10/1 60x6/1-2 |
80x10/1 60x10/1-2 |
100x10/1 80x10/1-2 |
30x10/1 | |
| Trieda presnosti | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 s 0,5 1 | |
| Primárny prúd/sekundárny Aktuálny (a) |
Hodnotené bremeno (VA) | |||||||
| 15 | 5 | 25 (5) | 25 (4) | 2,5 (5) | ||||
| 20 | 25 (4) | 25 (3) | 2,5 (4) | |||||
| 25 | 25 (3) | 25 (2) | 2,5 (3) | |||||
| 30 | 25 (3) | 25 (2) | 2,5 (3) | |||||
| 40 | 25 (2) | 25 (2) | 2,5 (2) | |||||
| 50 | 25 (2) | 2.5 | 2,5 (2) | |||||
| 60 | 25 (2) | 2.5 | 2,5 (2) | 2.5 | ||||
| 75 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 100 | 2.5 | 25 5 | 2.5 | 2.5 | ||||
| 150 | 2.5 | 5 10 | 5 | 25 | 2.5 | |||
| 200 | 5 | 10 15 | 5 | 5 | 5 | |||
| 250 | 5 | 15 20 | 5 | 5 | 5 | |||
| 300 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 400 | 5 | 20 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 5 10 | 10 | |||||
| 600 | 10 | 5 10 | 5 10 | |||||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | ||||
| 1000 | 15 20 | 15 20 | 15 20 | |||||
| 1200 (1250) | 20 | 20 | 20 | |||||
| 1500 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | |||||
| 2500 | 30 | 30 | ||||||
| 3000 | 30 | |||||||
