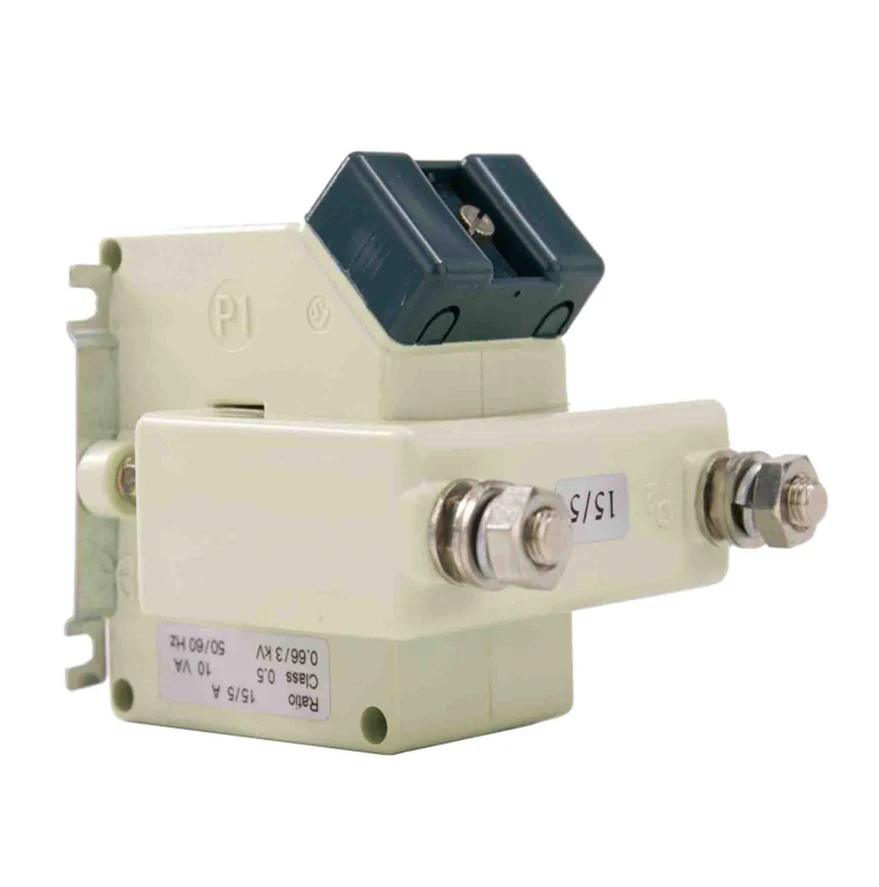

Súčasné transformátory BH-0,66 série III sú navrhnuté tak, aby vyhovovali požiadavkám moderných elektrických systémov a poskytovali presné a spoľahlivé meranie prúdu pre širokú škálu aplikácií. Tieto transformátory sú postavené s ohľadom na presnosť a trvanlivosť, čo zabezpečuje dlhodobý výkon v rôznych prostrediach.
. Vysoká presnosť: BH-0,66 Series III ponúka výnimočnú presnosť a zabezpečuje presné súčasné meranie priemyselných aj komerčných aplikácií.
. Kompaktný dizajn: S kompaktným a ľahkým dizajnom sa tieto transformátory ľahko inštalujú a integrujú do existujúcich systémov bez toho, aby zaberali veľa miesta.
. Široká škála aplikácií: Vhodné na použitie v oblasti riadenia energie, monitorovania energie a ochranných systémov, BH-0,66 Series III je univerzálny a prispôsobiteľný rôznym potrebám.
. Robustná konštrukcia: Tieto transformátory sú postavené z vysokokvalitných materiálov, sú odolné voči faktorom prostredia, ako sú vlhkosť, kolísanie teploty a mechanické napätie, ktoré v priebehu času zabezpečujú spoľahlivú prevádzku.
. Dodržiavanie štandardov: BH-0.66 Series III je v súlade s medzinárodnými normami, ktoré zaručuje bezpečnosť a výkon v súlade s predpismi v odbore.

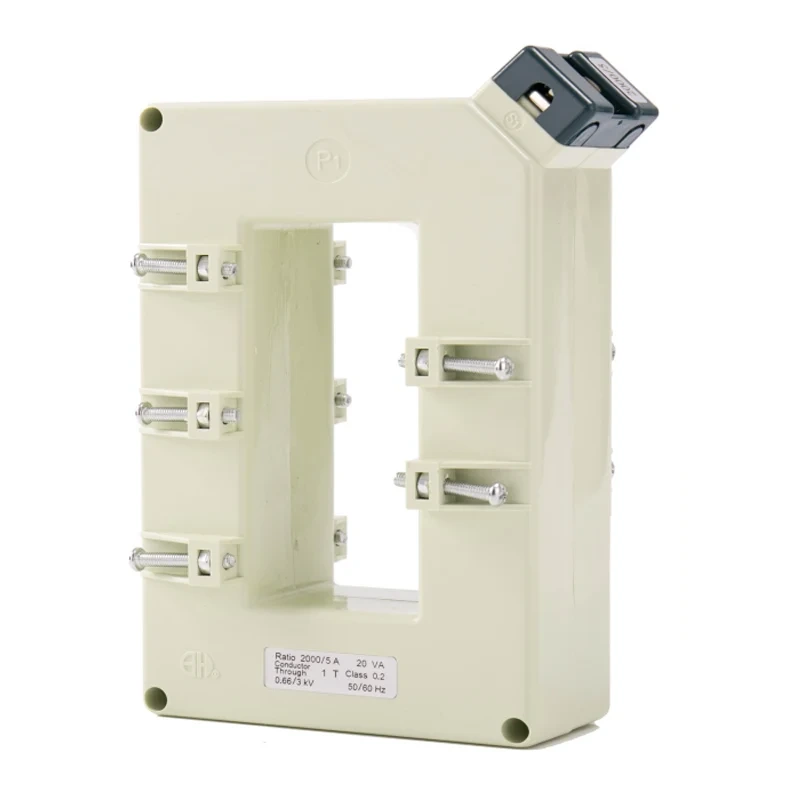

Obdĺžnikové (vertikálne) okno, ktoré sa prispôsobí jedným alebo viacerým zbernici, najmä vertikálnym panelom zbernice.

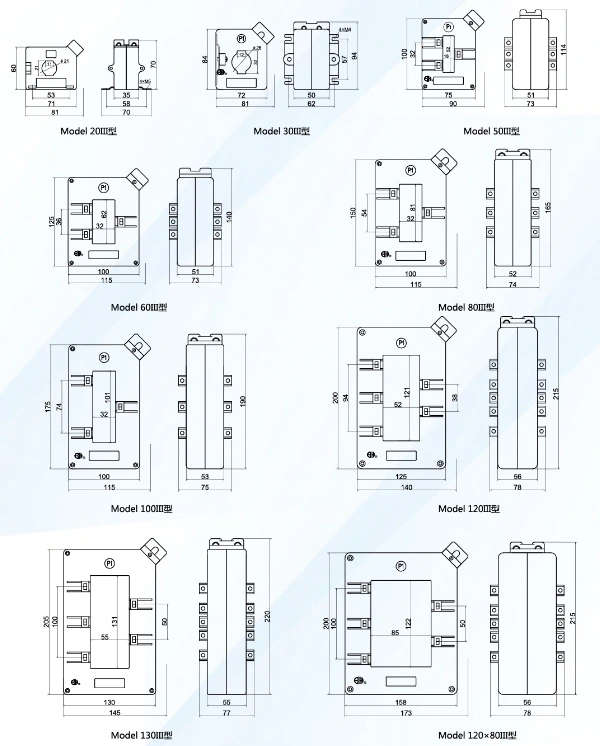

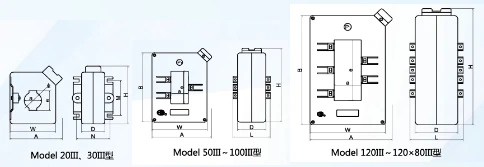

| Model | Obrysový rozmer (mm) | Okenné dirrezie (mm) | Irctr btioreral DiMendon (mm) | Inštalačná metóda | ||||||||
| A | W | H | B | D | E | a | c | Φ | M | N | ||
| 209 CLERF | 81 | 71 | 70 | 60 | 35 | 11 | 21 | 21 | 53 | 57 | J | |
| 30iii | 81 | 72 | 94 | 84 | 50 | 12 | 32 | 26 | 57 | 59 | K | |
| 50iii | 90 | 75 | 114 | 100 | 51 | 73 | 16 | 52 | D | |||
| 60 prípad | 115 | 100 | 140 | 125 | 51 | 73 | 32 | 62 | D | |||
| 80ium | 115 | 100 | 165 | 150 | 52 | 74 | 32 | 81 | D | |||
| 100iii | 115 | 100 | 190 | 175 | 53 | 75 | 32 | 101 | D | |||
| 120iii | 140 | 125 | 215 | 200 | 56 | 78 | 52 | 121 | D | |||
| 130iii | 145 | 130 | 220 | 205 | 55 | 77 | 55 | 131 | D | |||
| 120x80iii | 173 | 158 | 215 | 200 | 56 | 78 | 85 | 122 | D | |||
| Model | 209 CLERF | 30iii | 50iii | 60 prípad | 80ium | 100iii | 120iii | 130iii | 120x80iii | |
| Priemer kábla | Φ21 | Φ26 | ||||||||
| Max Bushar Veľkosť/Qty | 20x10/1 | 30x10/1 | 50x10/1 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | 120x10/2-3 | 130x10/2-3 | 120x10/2-5 | |
| Trieda presnosti | 0,5 1 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 02 0,5 | |
| Primárny prúd/sekundárny Aktuálny (a) |
Hodnotené bremeno (VA) | |||||||||
| 75 | 5 | 25 | ||||||||
| 100 | 25 | 2.5 | ||||||||
| 150 | 25 5 | 5 | ||||||||
| 200 | 5 10 | 10 | ||||||||
| 250 | 5 10 | 10 | 5 | |||||||
| 300 | 5 10 | 5 | 5 | |||||||
| 400 | 5 10 | 5 | 5 | 5 | ||||||
| 500 | 5 10 | 10 | 10 | 10 | 10 | |||||
| 600 | 5 10 | 5 10 | 10 | 10 | 10 | 10 | ||||
| 750 (800) | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 10 | |||
| 1000 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | 15 20 | |||
| 1200 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 1500 (1600) | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2000 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | 20 30 | ||||
| 2500 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 3000 | 30 40 | 30 40 | 30 40 | 30 40 | 30 40 | |||||
| 4000 | 30 40 | 30 40 | 30 40 | 30 40 | ||||||
| 5000 | 30 40 | 30 40 | 30 40 | |||||||
| 6000 | 30 40 | |||||||||
