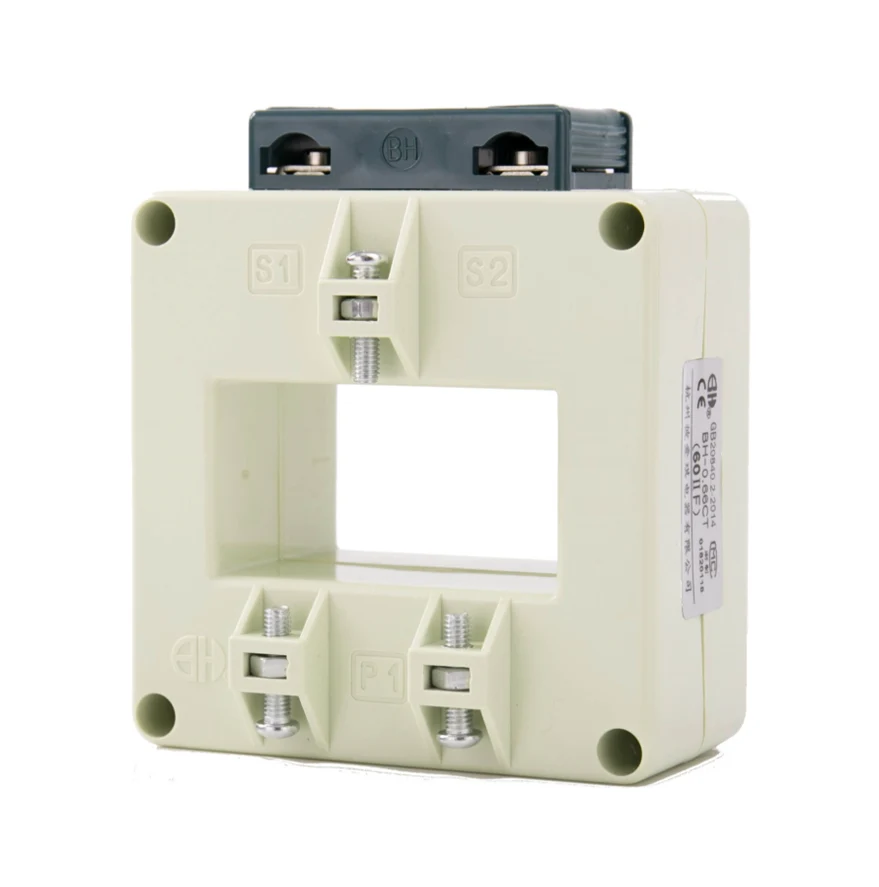

Transformátory BH-0,66 série F sú presné prístroje určené na presné meranie a monitorovanie elektrických prúdov v rôznych priemyselných aplikáciách. Tieto súčasné transformátory sú vyrobené z vysoko kvalitných materiálov a pokročilých technológií, aby sa zabezpečila spoľahlivý výkon a dlhodobá trvanlivosť.
.Vysoká presnosť: Súčasné transformátory BH-0,66 série F ponúkajú pri súčasnom meraní vysokú presnosť, vďaka čomu sú vhodné pre kritické aplikácie, kde je nevyhnutná presnosť.
. Celkovo: Tieto prúdové transformátory majú široký rozsah merania, čo umožňuje ich používanie v rôznych elektrických systémoch s rôznymi úrovňami prúdu.
.Compact Design: Kompaktný a ľahký dizajn prúdových transformátorov série B-0.66 U umožňuje ľahkú inštaláciu a integráciu do existujúcich systémov.
. Excellentný výkon: Pri vynikajúcej linearite a chybe s nízkym fázovým uhlom tieto prúdové transformátory poskytujú konzistentný a spoľahlivý výkon za rôznych prevádzkových podmienok.
. SAFETY NADAZY: Súčasné transformátory BH-0,66 Series F sú v súlade s medzinárodnými bezpečnostnými normami, čím zabezpečujú bezpečnú prevádzku v priemyselnom prostredí.
Patentovaný produkt.Flip-Open Caps.Fits for Cable aj Bus Bar.Maily používaný na prístrojové vybavenie a meranie.
Kombinované a vylepšené vlastnosti oboch série I a II. Pre lepšiu štruktúru, ľahšiu inštaláciu a zapojenie.

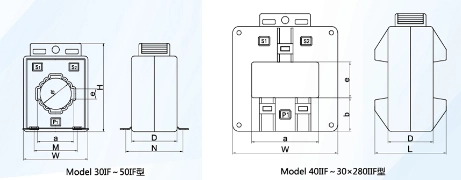

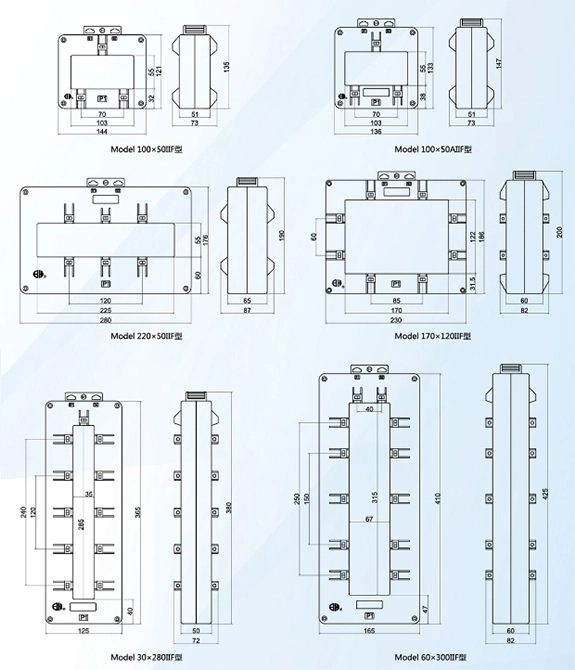

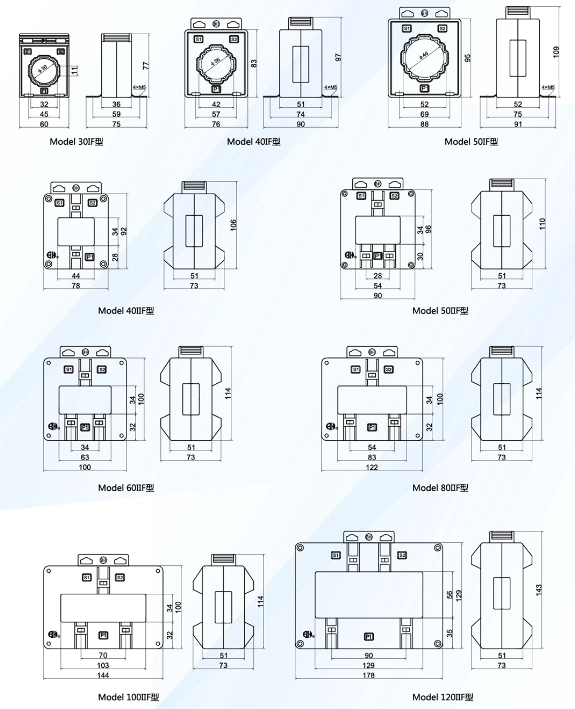

| Model | Obrysový rozmer (mm) | Rozmer okna (mm) | Instalrion Dimension (mm) | Inštalačný pervit | |||||||||
| W | H | b | D | L | a | e | Φ | A | B | ||||
| M | N | M | N | ||||||||||
| 30if | 60 | 77 | 36 | 32 | 11 | 30 | 37 | 57 | 45 | 59 | A B E G | ||
| 401f | 76 | 97 | 51 | 42 | 12 | 36 | 57 | 74 | B e g | ||||
| 50if | 88 | 109 | 52 | 51 | 13 | 46 | 69 | 75 | B e g | ||||
| 40iif | 78 | 106 | 28 | 51 | 73 | 44 | 34 | D | |||||
| 50iif | 90 | 110 | 30 | 51 | 73 | 54 | 34 | D | |||||
| 60iif | 100 | 114 | 32 | 51 | 73 | 63 | 34 | D | |||||
| 80iif | 122 | 114 | 32 | 51 | 73 | 83 | 34 | D | |||||
| 100iif | 144 | 114 | 32 | 51 | 73 | 103 | 34 | D | |||||
| 120iif | 178 | 143 | 35 | 51 | 73 | 129 | 56 | D | |||||
| 100x50iif | 144 | 135 | 32 | 51 | 73 | 103 | 55 | D | |||||
| 100x50aiif | 136 | 147 | 38 | 51 | 73 | 103 | 55 | D | |||||
| 220x50iif | 280 | 190 | 60 | 65 | 87 | 225 | 55 | D | |||||
| 170x120iif | 230 | 200 | 31.5 | 60 | 82 | 170 | 122 | D | |||||
| 60x300iif | 165 | 425 | 47 | 60 | 82 | 67 | 315 | D | |||||
| 30x280iif | 125 | 380 | 40 | 50 | 72 | 35 | 285 | D | |||||
| Model | 30if | 40if | 50if | 40iif | 50iif | 60iif | 80iif | 100iif | |
| Priemer kábla | Φ30 | Φ36 | Φ46 | ||||||
| Max Bushar Veľkosť/Qty | 30x10/1 | 40x10 / 1 | 50x10/1 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 80x10/1-2 | 100x10/1-2 | |
| Trieda presnosti | 0,5 1 | 0,5 1 | 0,2 0,5 | 0,2 0,5 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Primárny prúd/sekundárny Aktuálny (a) |
Hodnotené bremeno (VA) | ||||||||
| 15 | 5 | 25 (5) | 2,5 (5) | ||||||
| 20 | 2,5 (4) | 2,5 (4) | |||||||
| 25 | 25 (3) | 2,5 (3) | |||||||
| 30 | 25 (3) | 2,5 (3) | |||||||
| 40 | 25 (2) | 2,5 (2) | |||||||
| 50 | 25 (2) | 2,5 (2) | |||||||
| 60 | 25 (2) | 2,5 (2) | |||||||
| 75 | 2.5 | 2.5 | |||||||
| 100 | 2.5 | 2.5 | |||||||
| 150 | 25 | 2.5 | |||||||
| 200 | 5 | 5 | 5 | 5 | |||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 500 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 750 (800) | 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | ||
| 1000 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | 20 | |||
| 1500 (1600) | 20 | 20 | 20 | 20 | 20 | ||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
| 3000 | 30 | ||||||||
