Multifunkčný merač výkonu je druh programovateľného merania, zobrazenia, digitálnej komunikácie.
Multifunkčné merače napájania s funkciami, ako je komunikačný a výkonový prenos a výstup, môžu dokončiť meranie výkonu, meranie výkonu, zobrazenie údajov, zber a prenos a môžu sa široko používať v automatizácii rozvodní, automatizácie distribúcie energie inteligentné budovy a interné meranie energie, správu a správu podnikov. Hodnotenie. Presnosť merania je 0,5, realizuje zobrazenie poľa LED a vzdialené rozhranie digitálnej komunikácie RS-485 pomocou komunikačného protokolu Modbus-RTU.
|
Zapojenie |
Trojfázové štvorvodičové Y34/Trojfázové trojvodové V33 |
|
Rozsah |
400 V/100 V |
|
Preťaženie: |
Kontinuálne: 1,2 -krát, okamžité: 2 krát |
|
Spotreba energie: |
<1Va |
|
Rozsah: |
5A/1A |
|
Preťaženie: |
Kontinuálne: 1,2 -krát, okamžité: 2 krát |
|
Spotreba energie: |
<1Va |
|
Frekvencia: |
40 ~ 65 Hz |
|
Napájanie: |
AC220V alebo AC/DC80-270V |
|
Elektrický energetický impulz: |
Pasívny výstup zberateľa optocoupleru, fixná šírka impulzu 80 ms ± 20% |
|
Komunikácia: |
RS485 Komunikačné rozhranie, fyzický priestor. Dodržiavajte medzinárodný štandardný protokol Modbus-RTU. Rýchlosť komunikácie je 1200 ~ 9600. Metóda platnosti N81, E81, O81 |
|
Analógový výstup: |
0/4 ~ 20MA alebo 0 ~ 5/30VDC Výstup prenosu, programovateľné nastavenia prenosových položiek a zodpovedajúcich hodnôt |
|
Výstup relé: |
Programovateľný výstup diaľkového ovládania/alarmu. Kapacita 5A/250VAC, 5A/250VDC. Programovateľné alarmové napájanie, vstup prepínača, analógový vstup alebo režim diaľkového ovládania |
|
Telemetrie prepínač: |
Meranie vstupu telemetrie prepínač, pasívny suchý kontakt, vstupný do kontaktu, priradený priradený alarmový výstup |
|
Úroveň merania: |
Výkon (0,5), frekvencia (± 0,1 Hz), aktívna energia (0,5 s), reaktívna energia (1), analógový vstup (0,5) |
|
Režim zobrazenia: |
LCD |
|
Pracovná teplota: |
-10 ~ 50 ° C |

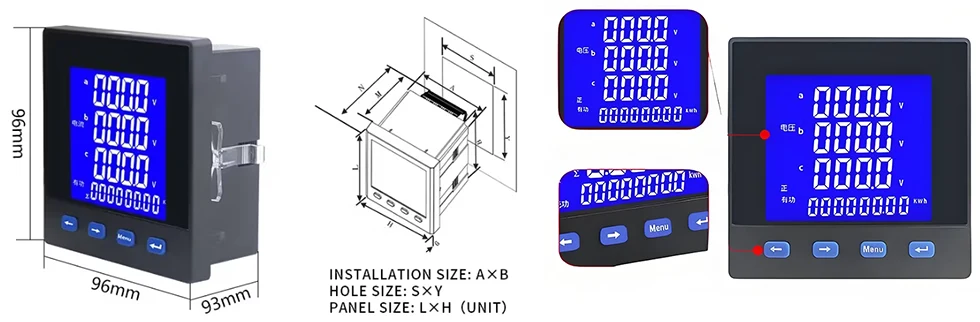

| Rozmery (Lxh) Jednotka (mm) |
Veľkosť prispôsobenia obrazovky (Axb) Jednotka (mm) |
Veľkosť diery (Sxy) Jednotka (mm) |
Súčet Dĺžka (N) (mm) |
Hĺbka (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
