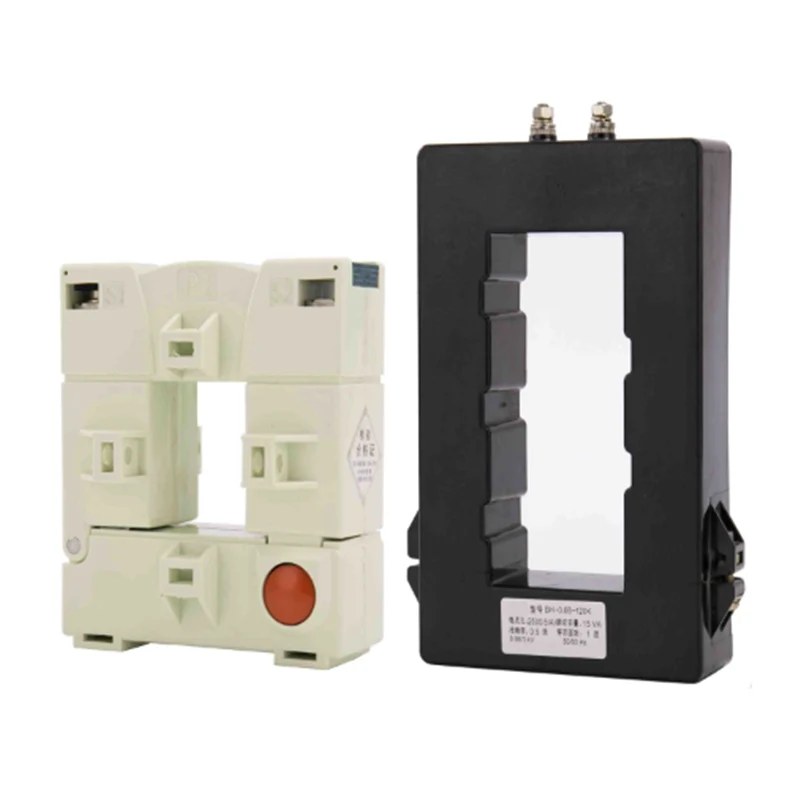

BH-0,66 séria K prúdové transformátory

Transformátory BH-0,66 série K sú typom CT. Používa sa hlavne pre aplikácie káblov alebo autobusov a na súčasné meranie a monitorovanie. Dizajn rozdeleného jadra umožňuje jeho otvorenie, nainštalovanie a zatvorenie bez toho, aby sa odpojil obvod, ku ktorému je pripojený. POZNÁMKA: Nezabúdajte, že počas inštalácie CT je prísne zakázané otvorené sekundárne vinutie, aby ste predišli poškodeniu CT, ako aj osobným zraneniam a nehodám.

Odoslať dopyt

Popis produktu

BH-0,66 séria K prúdový transformátory otvorený prúdový transformátor prúdu a používa sa hlavne v káblovej alebo zbernici cez, používa sa ako meranie a monitorovanie prúdu a zostavené v situácii napájania.

Poznámka: Zostava prúdového transformátora, zakazuje dvom otvoreným, aby sa predišlo poškodeniu súčasného transformátora a vyhli sa zariadeniu alebo nehode na zranenie.

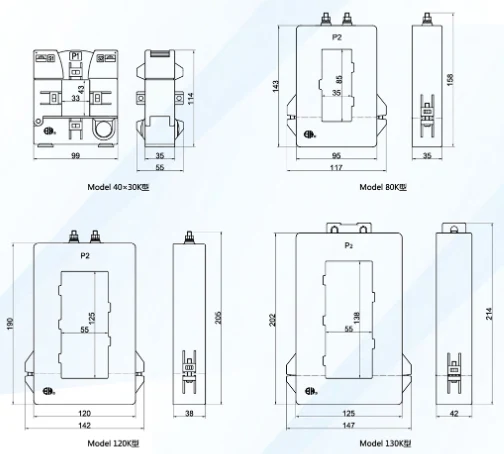

Špecifikácie a rozmery

Model	Obrysový rozmer (mm)						Rozmer okna (mm)
Model	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120 000	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

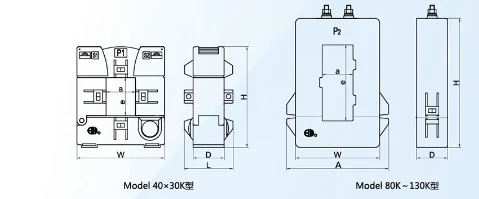

Schéma

Technické parametre

Model		40x30k	80k	120 000	130k
Trieda presnosti		0,5 1	0,5 1 2	0,5 1	0,5 1
Primárny prúd/sekundárny Aktuálny (a)		(VA) hodnotené bremeno (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2.5 5	25
500		2.5 5	2.5 5
600		2.5 5	2.5 5
750		5 10	2.5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Clona

Sekcia (M㎡) Počet vodiče		16	25	35	50	70	95	120	150	185	240
1KORE	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1KORE	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2 kolá	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2 kolá	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3KORY	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3KORY	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4KORY (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4KORY (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4KORY	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4KORY	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
